CQB5-63 小型斷路器

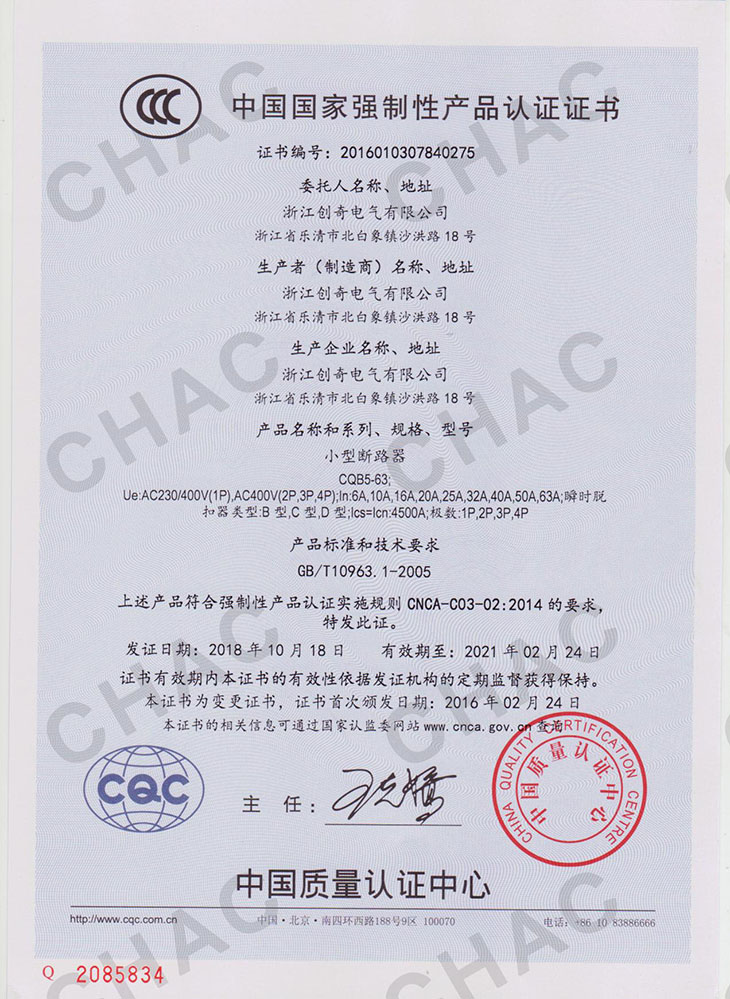

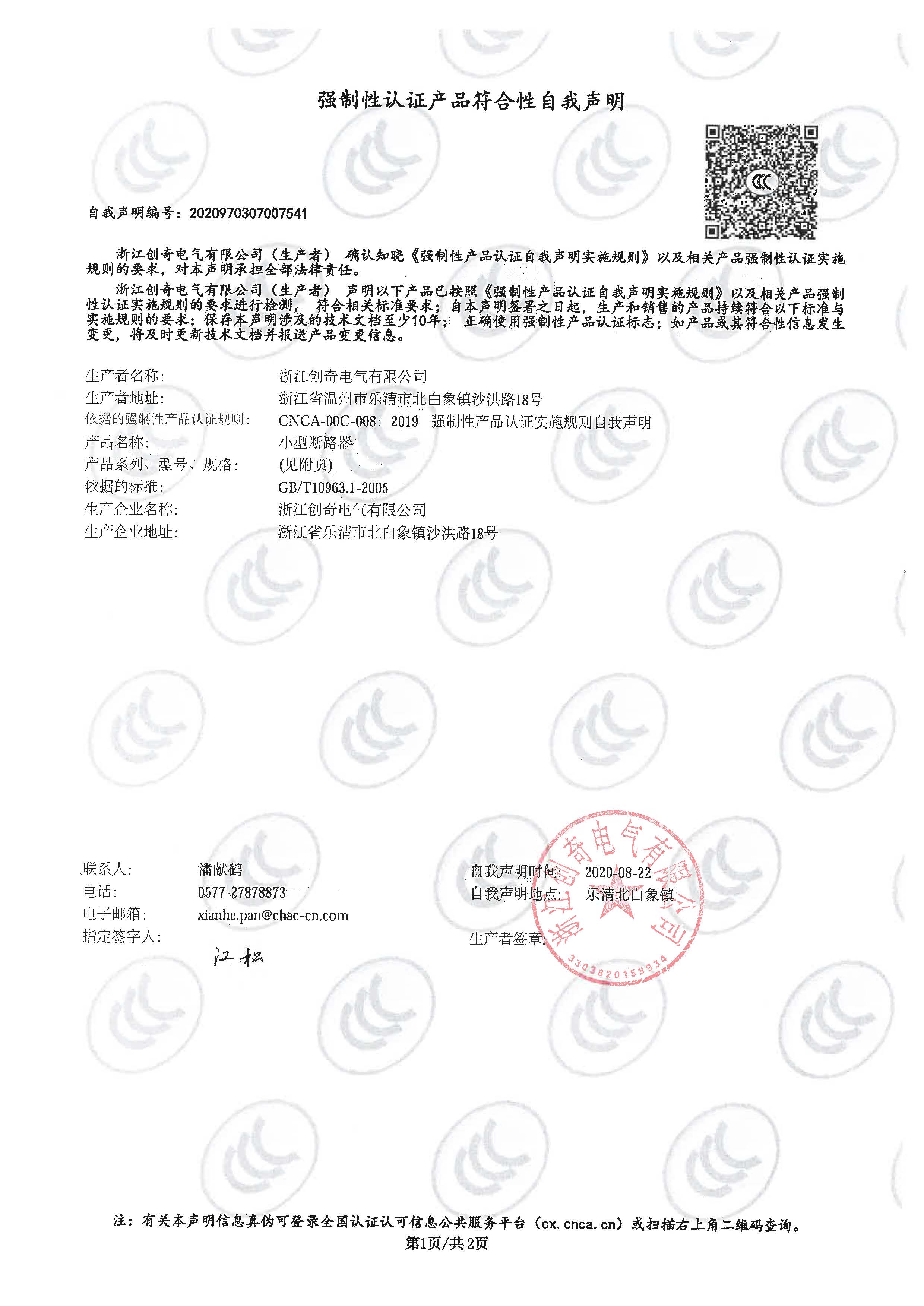

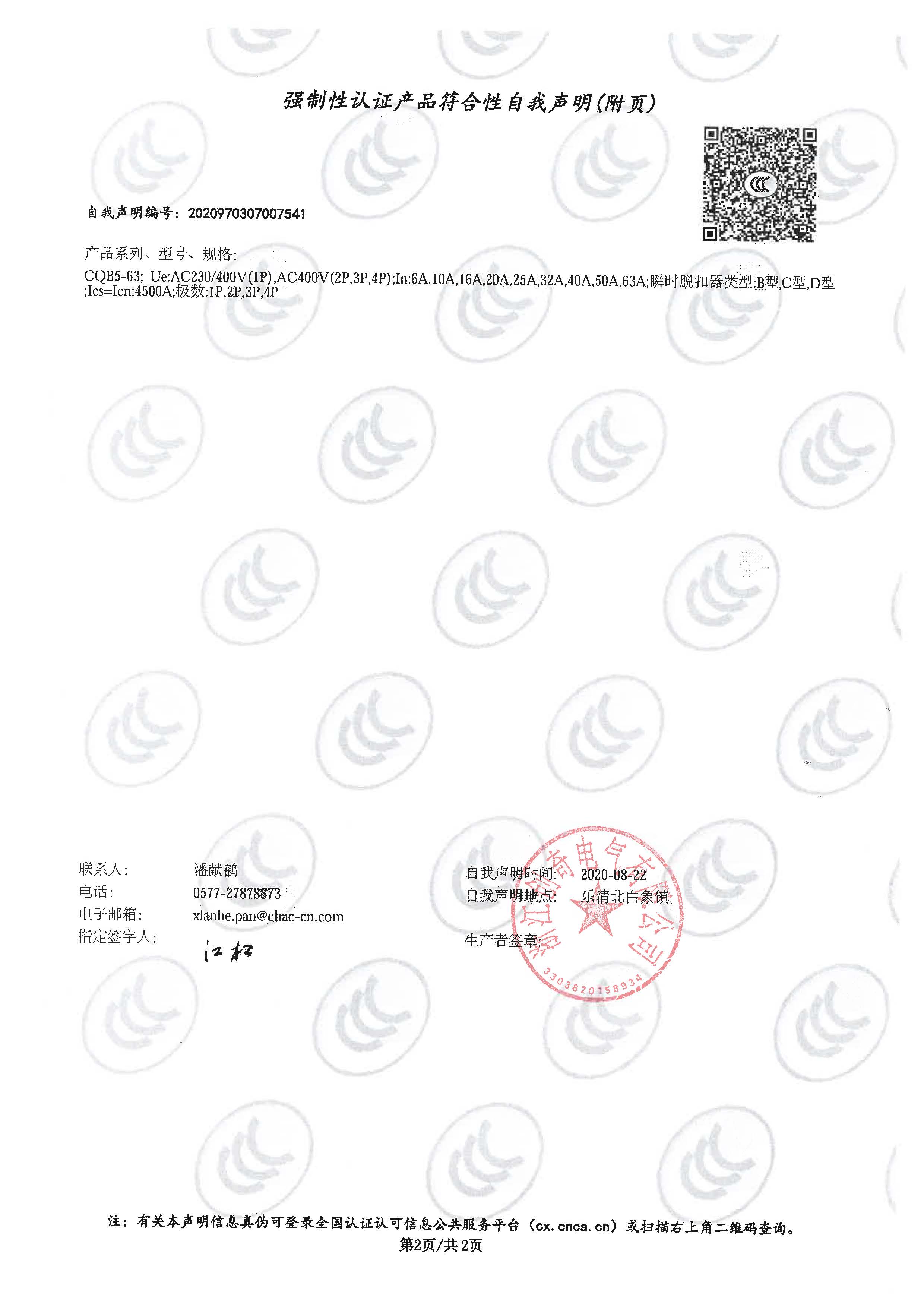

產品概況產品參數尺寸資料下載CCC證書

1 適用范圍

CQB5-63系列小型斷路器具有結構先進、性能可靠、外型美觀等特點，殼架采用耐沖擊、高阻燃材料構成。適用于交流50Hz，額定工作電壓230V/400V，額定電流至63A及以下，額定運行短路分斷能力不超過4500A的配電線路中。主要用于住宅、辦公樓和類似的建筑物中作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。

符合標準：GB/T10963.1、IEC60898-1

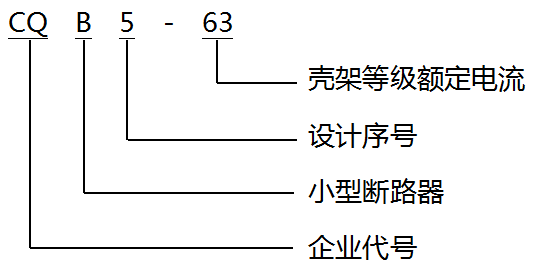

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB5-63；

b)斷路器的極數，如1P、2P、3P、4P；

c)斷路器的額定電流，如16A、20A、25A；

d)訂貨數量，如100臺

如訂購CQB5-63 2P C16 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V/400V(1P)、400V(2P、3P、4P)
額定電流(A)	6、10、16、20、25、32、40、50、63
極數	1P、2P、3P、4P
額定短路分斷能力lcn(A)	4500
過電流保護特性	見表2
機械和電氣壽命(次)	4000
連接導線(mm2)	見表3
擰緊力矩(N-m)	2.5
污染等級	2級
防護等級	IP20
安裝類別	Ⅱ類

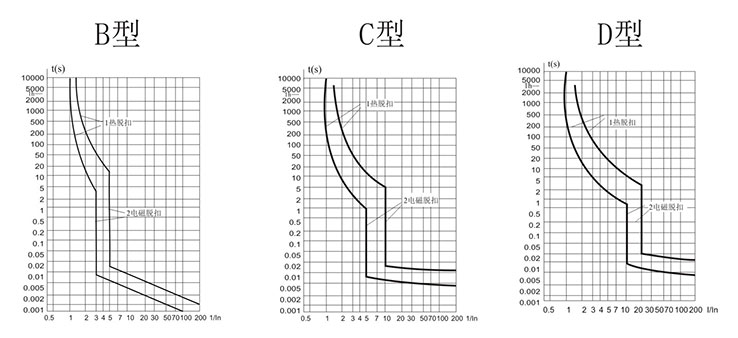

表2 過電流脫口特性(基座溫度30℃)

類別	額定電流(A)	起始狀態	試驗電流	規定時間	預期結果	備注
延時	≤63	冷態	1.13In	≤1h	不脫扣
延時	≤63	緊接上項試驗后	1.45In	＜1h	脫扣	電流在5s內穩定升至規定值
延時	≤32	冷態	2.55In	1＜t＜60s	脫扣
延時	＞32	冷態	2.55In	1＜t＜120s	脫扣
瞬時	所有值	冷態	3、5、10In	≤0.1s	不脫扣	B、C、D型
瞬時	所有值	冷態	5、10、20In	＜0.1s	脫扣	B、C、D型

5 安裝條件
1. 周圍空氣溫度
周圍空氣溫度上限不超過+40℃，日平均值不超過+35℃，下限不低于-5℃。
2. 海拔
安裝地點的海拔不超過2000米。
3. 空氣條件
安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。
4. 污染等級：2級
5. 安裝類別：Ⅱ、Ⅲ類
6. 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置
7. 安裝處應無明顯沖擊和振動

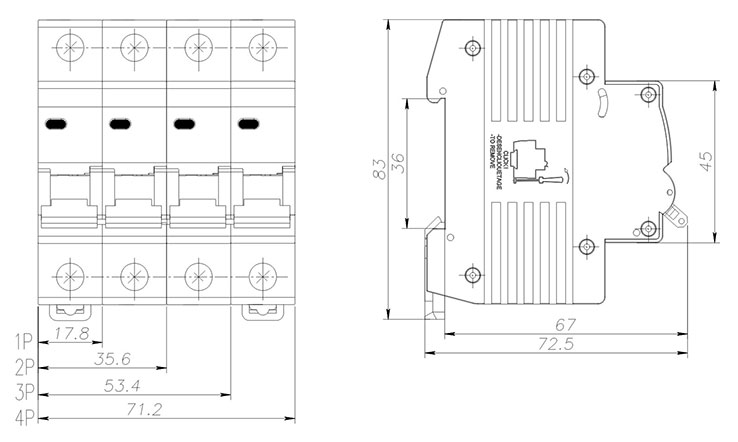

6導線要求及銅導線截面積
